經過40多年的開發建設，攀枝花已發展成為中國西部重要的鋼鐵、釩鈦、能源基地和新興工業城市；礦石的開采和運輸的管理上非常繁瑣，木蘭車輛管理系統成功應用在攀枝花項目上，實現了車輛計次和車輛管理的目的，幫助礦石運輸管理更輕松，更準確，更智能。

系統原理框圖：

    現場和值班房相隔了600米，中間用的光纖傳輸。光端機1和光端機2是集成了4組攝像機信號和1組485信號，用一根光纖芯傳輸，4個攝像頭和2臺讀卡器用這對光端機進行傳輸通訊。LED大屏的信號傳輸用的是485轉光纖的。

安裝簡圖：

標簽放在車輛左邊的擋風玻璃上，當車輛進入場區的時候，它在經過2號激活源的時候非常近，能保證被2號激活源激活，這樣當進場的時候，不管1號激活源有沒有激活，只要被2號激活源激活，系統認為車輛進入，這是2號攝像頭和3號攝像頭拍照，2號攝像頭拍牌照，3號攝像頭拍車廂。當車輛出場的時候，離1號激活源非常近，能保證被1號激活源激活，這樣，當車輛出場的時候，不管有沒有被2號激活源激活，只要被1號激活源激活，系統認為車輛出場，此時1號攝像頭和4號攝像頭拍照，1號拍車輛號牌，4號拍車廂。同時車輛次數加一，反映在LED大屏上，以便司機確認。

標簽安裝在車輛前擋風玻璃上

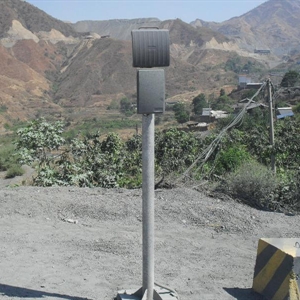

上面是125K激活源，下面是讀卡器

場整體效果圖（從里往外看）

LED屏現場顯示圖

 軟件界面圖
